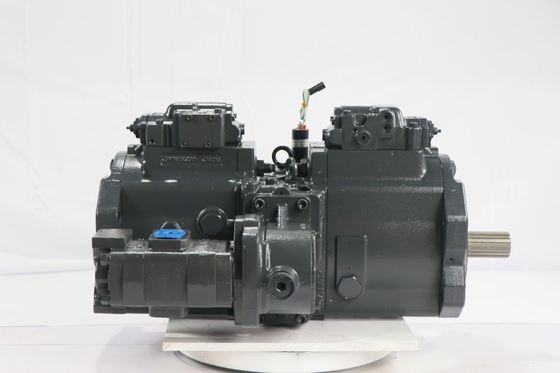

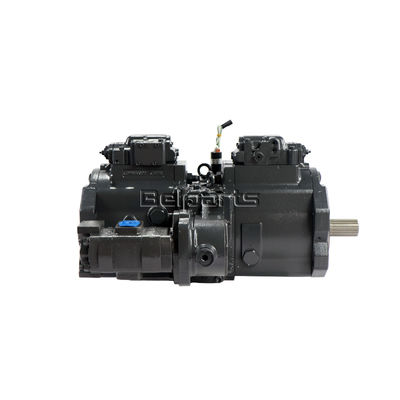

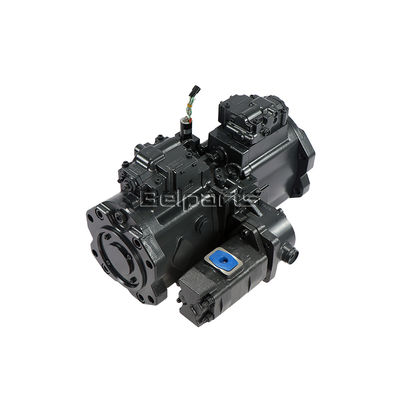

Volvo ekskavatör K3V180DTP-9N(PTO) EC360 SA 7220-00700 hidrolik ana pompa yeni yedek parçalar

Devrilebilir eğik plakalı eksenel pistonlu pompa, modern ekskavatörlerdeki birincil hidrolik devreler için tartışmasız en güçlü üründür. Temel prensibi, dönen bir silindir bloğu içinde eksenel olarak (tahrik miline paralel) düzenlenmiş birden fazla pistonu içerir. Her pistonda, tahrik milinin eksenine göre açılı, dönmeyen bir eğik plaka üzerinde hareket eden bir kaydırma yastığı bulunur.

Silindir bloğu döndükçe, pistonlar kendi delikleri içinde ileri geri hareket eder: eğik plaka mesafesinin arttığı yarım dönüş sırasında dışarı doğru hareket eder (emme stroku, giriş deliğinden sıvı çekilmesi) ve mesafenin azaldığı ters yarım dönüş sırasında içeri doğru zorlanır (boşaltma stroku, sıvının çıkış deliğine basınçlandırılması).

Değişken yer değiştirme için kritik yapısal eleman, ayarlanabilir eğik plaka açısıdır. Bu açıyı değiştirerek (genellikle operatör veya makine elektroniği tarafından kontrol edilen bir hidrolik servo piston aracılığıyla), pistonların strok uzunluğu değiştirilir. Daha büyük bir açı, piston strokunu ve dolayısıyla pompanın yer değiştirmesini (akış hızı) artırırken, sıfır açı, sıfır yer değiştirmeyle sonuçlanır.

Temel yapısal bileşenler arasında tahrik mili, hassas piston deliklerine sahip döner silindir bloğu, terlikli pistonlar, yatırma mekanizmalı eğik plaka, valf plakası (sabit, giriş/çıkış için böbrek şeklinde portlara sahip) ve sağlam bir muhafaza yer alır. Bu tasarım, ekskavatörlerde geniş bir çalışma aralığında olağanüstü verimlilik, koordineli çok işlevli çalışma için gerekli olan hassas akış kontrolü ve kazma kuvvetleri için gereken yüksek basınç yeteneklerini sunar. Akışı talebe göre anında sıfırdan maksimuma değiştirebilme yeteneği, verimli ekskavatör güç yönetiminin temelini oluşturur.
